Czym jest rezonans i dlaczego może zniszczyć Twoje urządzenie

Czym jest rezonans: proste wyjaśnienie

Każda konstrukcja mechaniczna (rama, fundament, podpory) ma własne częstotliwości drgań własnych. Są to częstotliwości, przy których konstrukcja „lubi" drgać.

Analogia: wyobraź sobie huśtawkę. Jeśli popychasz ją w rytm jej naturalnych drgań, amplituda wychyleń rośnie. Jeśli popychasz niezgodnie z rytmem — huśtawka prawie się nie porusza.

Rezonans powstaje wtedy, gdy częstotliwość obrotów wirnika pokrywa się (lub jest bardzo bliska) z jedną z częstotliwości własnych drgań konstrukcji. Nawet mała siła wymuszająca wynikająca z minimalnego niewyważenia powoduje wówczas ogromne drgania.

Niebezpieczeństwo: drgania mogą wzrosnąć 10–20 razy. Prowadzi to do:

• Zniszczenia mocowań i fundamentów
• Pęknięć zmęczeniowych w metalu
• Katastrofalnego zniszczenia konstrukcji

Prędkość krytyczna

Prędkość krytyczna to prędkość obrotowa, przy której częstotliwość obrotów wirnika pokrywa się z częstotliwością własną drgań układu „wirnik–podpory".

Wirniki sztywne i elastyczne:

• Wirnik sztywny: robocza prędkość obrotowa jest znacznie poniżej pierwszej prędkości krytycznej (zwykle 2–3-krotnie). Taki wirnik nie ugina się pod działaniem sił odśrodkowych
• Wirnik elastyczny: pracuje z prędkością zbliżoną do prędkości krytycznej lub ją przekraczającą. Wirnik ugina się wyraźnie podczas obrotu

Jak wykryć rezonans: metody diagnostyczne

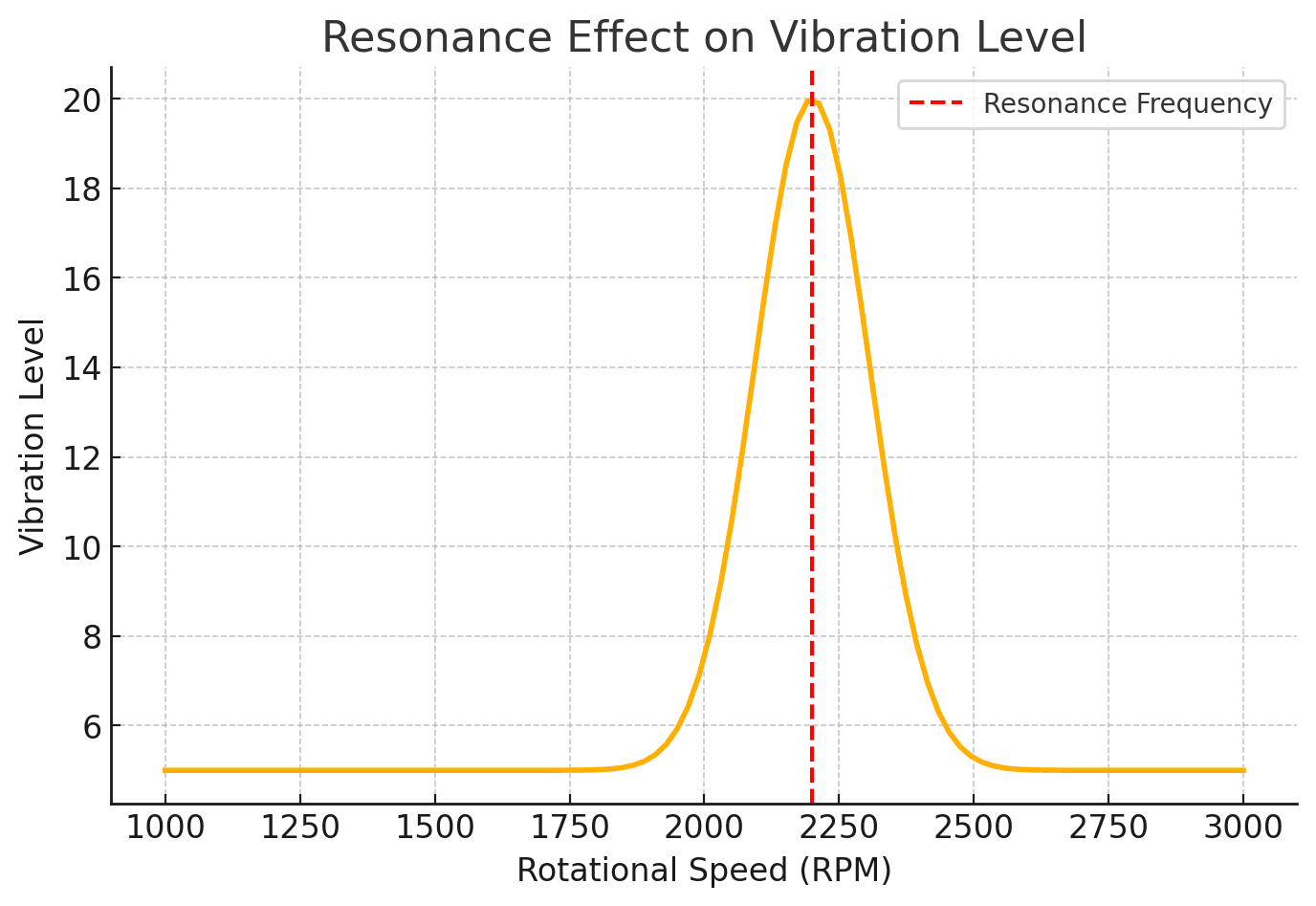

Rys. 1. Wykres rezonansu: wyraźny pik drgań po osiągnięciu prędkości krytycznej (w tym przykładzie ~2250 obr./min).

Oznaki pracy w strefie rezonansu:

• Gwałtowny wzrost drgań przy określonej prędkości obrotowej
• Po zmianie prędkości o ±100 obr./min drgania zmieniają się 5–10-krotnie
• Faza drgań „skacze" z pomiaru na pomiar
• Przy przejściu przez rezonans faza zmienia się o 180°
• Odczyty są niestabilne nawet przy stałej prędkości

Metody wykrywania:

1. Test wybiegu (run-down):

• Urządzenie zostaje wyłączone i zwalnia
• Drgania są mierzone podczas opadania prędkości
• Na wykresie widoczne są piki drgań przy częstotliwościach rezonansowych

2. Test uderzeniowy (bump test):

• Nieruchome urządzenie uderza się młotkiem modalnym
• Analizuje się odpowiedź układu
• Wyznaczane są częstotliwości własne

Metody radzenia sobie z rezonansem

1. Zmiana prędkości roboczej

Tam, gdzie to możliwe, należy zmienić prędkość, aby częstotliwość robocza była daleka od rezonansowej (zwykle o ±15–20%).

2. Zmiana sztywności konstrukcji

• Wzmocnienie ramy i fundamentów: zwiększenie sztywności podnosi częstotliwość własną
• Dodanie masy: zwiększenie masy obniża częstotliwość własną
• Zmiana podpór: zastosowanie izolatorów drgań lub sztywniejszych mocowań

3. Tłumienie

• Montaż tłumików (pochłaniaczy drgań)
• Zastosowanie podkładek wibroizolacyjnych

4. Specjalne metody wyważania

W przypadku pracy w pobliżu rezonansu stosuje się specjalne metody wyważania, które nie wymagają pomiaru fazy (metoda czterech przebiegów). Jest to jednak złożona procedura wymagająca doświadczenia.
