Wyważanie turbin: krytyczne znaczenie dla energetyki

Wstęp: skala problemu

Wirniki turbin (parowych, gazowych i wodnych), turbospreżarek i turbodiesli — a także wirniki generatorów w elektrowniach — pracują w ekstremalnych warunkach:

• Bardzo duże prędkości: 3 000–30 000 obr./min
• Ogromna masa: wirnik turbiny elektrociepłowni waży 20–100 ton
• Ekstremalne temperatury: do 500–600°C
• Wysokie ciśnienie: do 300 atmosfer

Skutki niewyważenia:

• Drgania przenoszone na fundamenty budynku elektrowni
• Przyspieszone zużycie łożysk (jedno łożysko turbiny może kosztować 60 000–150 000 €)
• Ryzyko katastrofalnego zniszczenia wirnika
• Straty w wytwarzaniu energii elektrycznej (straty rzędu setek tysięcy euro na godzinę)

Rodzaje turbin

1. Turbiny parowe

Zastosowanie: elektrociepłownie, elektrownie jądrowe, duże zakłady przemysłowe

Moc: od 5 MW do 1 200 MW

Prędkość: 3 000 obr./min (synchronicznie z siecią 50 Hz)

Masa wirnika: 20–100 ton

2. Turbiny gazowe

Zastosowanie: jednostki gazowo-turbinowe, tłocznie gazu na gazociągach

Prędkość: 10 000–15 000 obr./min

Temperatura: do 1 200°C w strefie spalania

3. Turbiny wodne

Zastosowanie: elektrownie wodne

Prędkość: 75–1 000 obr./min (w zależności od spadu)

Masa: do 200 ton w dużych elektrowniach wodnych

4. Turbospreżarki

Zastosowanie: hutnictwo, przemysł chemiczny, rafinerie

Prędkość: 15 000–30 000 obr./min

Klasa jakości wyważenia: G2.5 (bardzo wymagająca)

Wyważanie turbin: proces

Kiedy wyważanie jest wymagane

• Po głównym remoncie turbiny
• Po wymianie lub naprawie łopatek
• Po wystąpieniu podwyższonych drgań (powyżej 4,5 mm/s)
• Planowo — co 2–4 lata (w zależności od przepracowanych godzin)

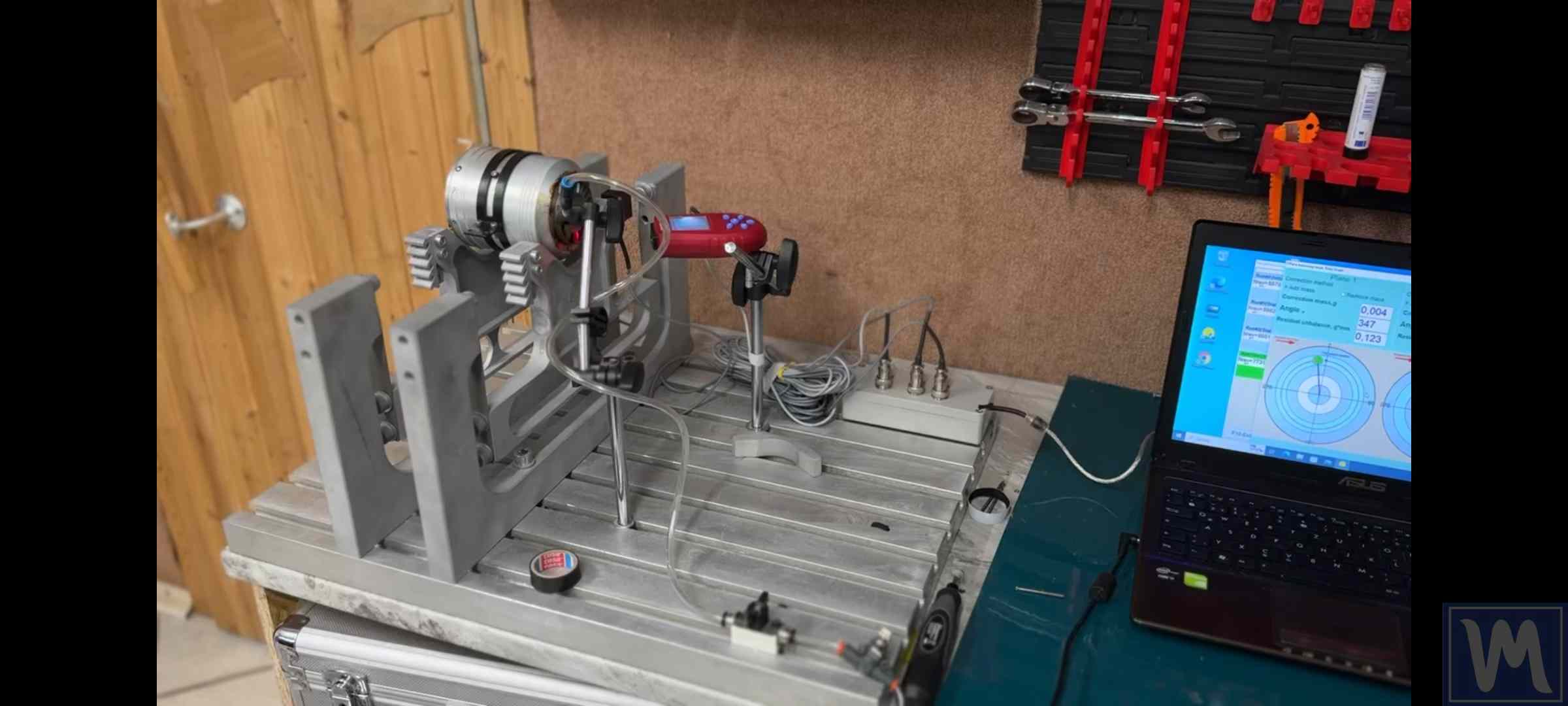

Proces wyważania wirnika turbiny

1. Demontaż: zatrzymanie turbiny, chłodzenie, otwarcie obudowy i wyjęcie wirnika (może trwać 3–7 dni)
2. Kontrola: sprawdzenie geometrii, oględziny łopatek i tarcz
3. Wyważanie: na specjalistycznej maszynie w kilku etapach
4. Wyważanie przy małej prędkości: 500–1 000 obr./min
5. Wyważanie przy dużej prędkości: do prędkości roboczej
6. Montaż i ponowna instalacja

Ekonomika wyważania turbin

Koszt prac

Koszt braku wyważania

Przykład: elektrociepłownia z turbiną 200 MW

Jeśli NIE wyważysz:

• Awaryjne zatrzymanie z powodu drgań: 200 MW × 24 h × 140 €/MWh = 672 000 € strat
• Awaria łożyska: 200 000 € wymiany + przestój
• Ryzyko całkowitego zniszczenia wirnika: szkody rzędu setek milionów

Jeśli wyważysz:

• Planowy przestój: 3–5 dni
• Wyważanie: 120 000 €
• Niezawodna praca przez kolejne 3–5 lat

Zwrot z inwestycji: zapobieżenie jednej awarii zwraca koszty 5–10-krotnie!
