Wyważanie dynamiczne od A do Z: Kompletny przewodnik po eliminacji drgań i niewyważenia
Co roku nawet 30% awarii urządzeń przemysłowych jest spowodowanych drganiami. W 9 przypadkach na 10 przyczyną źródłową jest niewyważenie wirnika. To niewidoczny wróg, który powoli, lecz skutecznie niszczy maszyny od wewnątrz: od przedwczesnego zużycia łożysk aż po katastrofalne awarie i awaryjne przestoje.
Niewyważenie to nie drobna usterka, lecz poważne zagrożenie dla każdego urządzenia obrotowego. Ignorowanie problemu prowadzi do rujnujących konsekwencji: nawet 80% awarii łożysk jest spowodowanych niewyważeniem lub nieosiowością, nadmierne zużycie energii może sięgać 10–25%, a koszty nieplanowanych awaryjnych przestojów mogą wynosić setki tysięcy złotych.
Czego dowiesz się z tego przewodnika:
- Fizyczna natura niewyważenia i dlaczego powstaje
- Rodzaje niewyważenia i sposób korygowania każdego z nich
- Kiedy i dlaczego wyważanie jest konieczne
- Nowoczesne metody wyważania i sprzęt
- Klasy jakości wyważenia i normy ISO
- Uzasadnienie ekonomiczne terminowego wyważania
- Jak prawidłowo zamówić usługę wyważania
Rozdział 1: Czym jest niewyważenie — źródło problemu?
Proste wyjaśnienie
Niewyważenie (ang. imbalance/unbalance) to stan, w którym masa części obrotowej jest nierównomiernie rozłożona względem osi obrotu. Mówiąc prościej, środek masy wirnika nie pokrywa się z jego geometryczną osią obrotu.
Codzienna analogia: Pomyśl o tym, jak pralka „skacze" podczas wirowania, gdy pranie zbija się po jednej stronie. Albo jak drży kierownica samochodu przy większych prędkościach, gdy koło nie zostało wyważone po wymianie opony. W obu przypadkach winowajcą jest nierównomierne rozłożenie masy wokół osi obrotu. Dokładnie to samo dzieje się w wirnikach przemysłowych — metal jest cięższy w jednym miejscu, a podczas wirowania powoduje bicie.

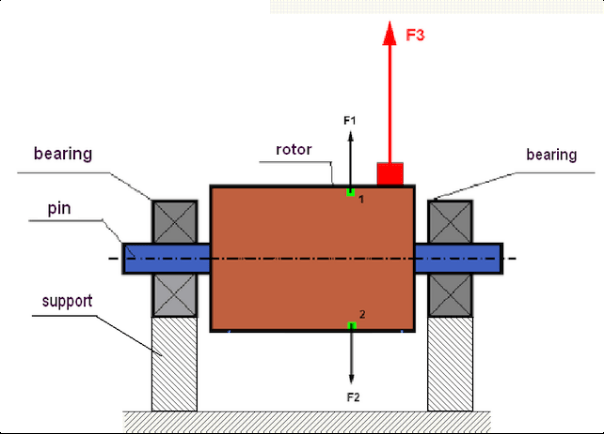

Rys. 1. Wirnik i siły odśrodkowe: w idealnie wyważonym wirniku siły F1 i F2 znoszą się wzajemnie, natomiast asymetryczna masa (czerwona) wytwarza niezrównoważoną siłę F3
Siła niewyważenia w działaniu: Niewyważenie zaledwie 10 gramów na wirniku wentylatora o średnicy 1 metra, obracającym się z prędkością 1500 obr/min, wytwarza cykliczną siłę odpowiadającą około 12,5 kGf! To tak, jakby 25 razy na sekundę uderzał w łożyska młot o masie 12,5 kg.
Idealna masa wirnika powinna być symetryczna względem osi obrotu. Siły odśrodkowe powstające podczas wirowania znoszą się wówczas wzajemnie i praktycznie nie ma drgań. Gdy jednak pojawi się choćby niewielka asymetria (nierównomierne zużycie, nagromadzenie brudu, wada produkcyjna), podczas obrotu powstaje niezrównoważona siła odśrodkowa, która wywołuje drgania.
Rodzaje niewyważenia
Niewyważenie może przybierać różne formy. Wyróżnia się trzy podstawowe typy:
Niewyważenie statyczne (jednopłaszczyznowe)
Powstaje, gdy środek masy wirnika jest przesunięty równolegle do osi obrotu. Można to sobie wyobrazić jako pojedyncze „ciężkie miejsce" na wirniku. Nawet w stanie spoczynku, umieszczony na poziomych podporach, taki wirnik zawsze obraca się tak, że cięższa strona trafia na dół.

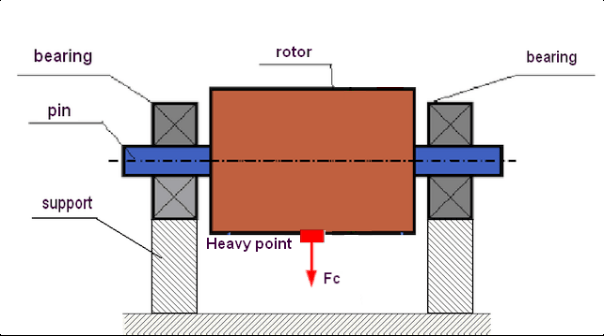

Rys. 2. Niewyważenie statyczne: „ciężkie miejsce" zawsze opada na dół pod wpływem siły grawitacji
Niewyważenie statyczne jest typowe dla wąskich wirników tarczowych (tarcze szlifierskie, cienkie koła pasowe, wąskie koła wentylatorów). Korygowanie go jest stosunkowo proste — wystarczy zamocować jeden ciężarek korekcyjny w jednej płaszczyźnie, po stronie diametralnie przeciwnej do „ciężkiego miejsca".
Niewyważenie momentowe (pary sił)
Bardziej złożony przypadek. Powstaje, gdy dwie równe masy niezrównoważone znajdują się w różnych płaszczyznach wzdłuż długości wirnika, przesunięte względem siebie o 180°. W stanie spoczynku taki wirnik jest wyważony — nie ma pojedynczego „ciężkiego miejsca" i nie obróci się samoistnie.
Podczas obrotu obie masy tworzą jednak parę sił (moment), która powoduje „kołysanie" lub „bicie" wirnika. Korygowanie niewyważenia momentowego wymaga korekcji masy w co najmniej dwóch płaszczyznach.

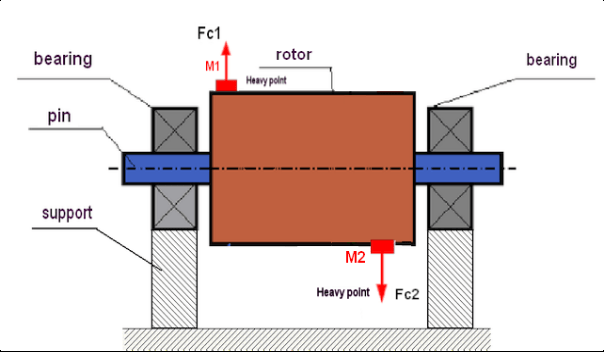

Rys. 3. Dynamiczne (momentowe) niewyważenie wirnika: nierówne masy M1 i M2 tworzą parę sił odśrodkowych F1 i F2, które powodują „kołysanie" wirnika
Niewyważenie dynamiczne
Jest to najbardziej ogólny i w praktyce najczęstszy przypadek. Niewyważenie dynamiczne to kombinacja niewyważenia statycznego i momentowego. Ujawnia się tylko podczas obrotu i jest główną przyczyną drgań w większości wirników przemysłowych.
Korygowanie niewyważenia dynamicznego zawsze wymaga korekcji masy w co najmniej dwóch płaszczyznach (wyważanie dwupłaszczyznowe). Dlatego profesjonalne wyważanie dynamiczne jest wykonywane przy użyciu specjalistycznych przyrządów zdolnych do jednoczesnego pomiaru drgań w kilku punktach.
Więcej o rodzajach niewyważenia: statyczne, momentowe i dynamiczne — czym się różnią?
Przyczyny niewyważenia
Niewyważenie może być „pierwotne" (wady produkcyjne) lub „nabyte" podczas eksploatacji. Zrozumienie przyczyn pomaga nie tylko skorygować obecne niewyważenie, ale też zapobiec jego ponownemu pojawieniu się.
Wady produkcyjne (pierwotne)
Powstają na etapie wytwarzania komponentu:
- Niedokładności odlewania lub obróbki mechanicznej: nierównomierna grubość ścianek, przesunięte otwory, błędy toczenia
- Niejednorodność materiału: porowatość odlewu, wtrącenia i pustki w metalu tworzą nierównomierne rozkłady gęstości
- Błędy montażu: gdy wirnik jest złożony z kilku części (tarcze, łopatki, piasta), kumulacja tolerancji prowadzi do niewyważenia
Przy uruchomieniu urządzenia istnieje ryzyko „pierwotnego" niewyważenia wynikającego z wad fabrycznych. Z tego powodu urządzenia o kluczowym znaczeniu (wirniki pomp i wentylatorów, wały korbowe) najlepiej jest wyważyć przed montażem lub bezpośrednio po złożeniu.
Wady eksploatacyjne (nabyte)
Pojawiają się podczas eksploatacji urządzenia i są najczęstszą przyczyną niewyważenia:
- Nierównomierne zużycie: powierzchnie robocze zużywają się z różną intensywnością — łopatki wentylatorów, młotki kruszarek, noże tnące. Ścieranie, erozja i uszkodzenia mechaniczne tworzą asymetrię
- Odkształcenie: wał wygięty na skutek przegrzania, uderzenia lub przeciążenia. Luźne mocowania pozwalające wirnikowi na „migrację" i odkształcanie się podczas pracy
- Nagromadzenie materiału: kurz, brud i materiał procesowy gromadzą się na łopatkach wentylatorów. Na wirnikach kruszarek przyklejają się przetwarzane materiały. Nawet niewielkie, nierównomierne nagromadzenie przy dużym promieniu tworzy znaczące niewyważenie
- Korozja: korozja chemiczna i erozja kroplami przenikających cieczy powodują wżery i nierównomierne ubytki masy
- Utrata elementów: nagła utrata łopatki turbiny, zęba koła zębatego lub młotka kruszarki prowadzi do poważnego, nagłego niewyważenia
Niewyważenie „nabyte" narasta stopniowo podczas eksploatacji. Sprawia to, że regularna diagnostyka drgań i planowe wyważanie są nieodzownym elementem konserwacji.
Wady ponaprawcze
Powstają po przeprowadzeniu napraw:
- Niskiej jakości montaż: nieprawidłowe zakładanie części, nieprzestrzeganie procedur montażu
- Asymetryczne mocowania: wymiana poszczególnych łopatek, bijatów lub młotków bez ponownego wyważenia całego zespołu
- Błędy spawania: nierównomierne napoiny, spoiny o różnych masach
- Nieostrożny montaż: wirnik osadzony pod kątem podczas zakładania na wał
Każda poważna ingerencja w konstrukcję wirnika podczas naprawy (wymiana części, spawanie, toczenie) wiąże się z dużym ryzykiem „ponaprawczego" niewyważenia i wymaga obowiązkowego ponownego wyważenia.
Konsekwencje ignorowania niewyważenia
Ignorowanie nawet niewielkiego niewyważenia prowadzi do kaskady niszczących następstw:
Zagrożenia wynikające z niewyważenia:
- Przyspieszone zużycie łożysk: nawet 80% awarii łożysk jest spowodowanych problemami z wyważeniem lub osiowością. Żywotność może spaść z kilku lat do kilku miesięcy
- Pęknięcia w konstrukcji: ciągłe drgania powodują zmęczenie metalu, prowadząc do pęknięć w ramie i fundamencie oraz luzowania śrub mocujących
- Nadmierne zużycie energii wynoszące 10–25%: znaczna część energii nie jest zużywana na użyteczną pracę, lecz na „trzęsienie" maszyną
- Obniżona jakość produktu: drgania negatywnie wpływają na proces produkcyjny
- Awaryjne przestoje: niewyważenie ostatecznie prowadzi do nagłej awarii i zatrzymania całej linii produkcyjnej
- Zagrożenia bezpieczeństwa: zwiększony hałas, zmęczenie operatora i ryzyko wyrwania się obracających się elementów
Jak zidentyfikować przyczynę drgań: przewodnik po diagnostyce drgań
Rozdział 2: Wyważanie dynamiczne — nowoczesne rozwiązanie
Wyważanie dynamiczne to proces usuwania niewyważenia części obrotowej, wykonywany przy obracającym się wirniku (w trybie roboczym). W odróżnieniu od wyważania statycznego, które jest przeprowadzane bez obrotu, wyważanie dynamiczne umożliwia korektę zarówno niewyważenia statycznego (przesunięcie środka masy), jak i momentowego (nierównomierny rozkład masy wzdłuż długości wirnika).
Jak to działa: 5 kroków
Profesjonalne wyważanie dynamiczne przebiega w kilku etapach:
- Pomiar drgań: czujniki wysokiej czułości (akcelerometry) mierzą amplitudę i fazę drgań na podporach łożyskowych
- Lokalizacja „ciężkiego miejsca": specjalistyczny przyrząd (analizator-wyważarka drgań) analizuje sygnał i dokładnie określa, gdzie na wirniku znajduje się niezrównoważona masa
- Obliczenie ciężarków korekcyjnych: na podstawie zebranych danych automatycznie obliczana jest dokładna masa i kąt położenia ciężarka korekcyjnego (lub kilku ciężarków w przypadku wyważania dwupłaszczyznowego)
- Mocowanie/usuwanie ciężarków: ciężarki korekcyjne są mocowane do wirnika (przez spawanie lub śruby) albo odwrotnie — usuwa się nadmiar masy (przez wiercenie)
- Pomiar kontrolny: po zamocowaniu ciężarków ponownie mierzy się drgania, aby potwierdzić, że poziom został obniżony do wartości dopuszczalnych

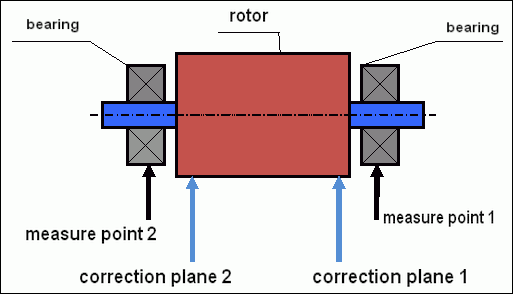

Rys. 4. Schemat wyważania dynamicznego: czujniki drgań zamontowane na podporach w punktach 1 i 2, a ciężarki korekcyjne osadzone w dwóch płaszczyznach korekcji
Usługi diagnostyki drgań i wyważania
Przeprowadzamy diagnostykę drgań i identyfikujemy przyczyny podwyższonych drgań w Twoich urządzeniach
Skontaktuj sięRozdział 3: Które urządzenia wymagają wyważania?
Niemal każdy element obrotowy może wymagać wyważania. Oto główne obiekty, z którymi pracują specjaliści:
3.1. Wentylatory i wentylatory wyciągowe
Wentylatory przemysłowe są szczególnie podatne na niewyważenie. Podczas eksploatacji kurz, brud i materiały procesowe gromadzą się na łopatkach wirnika, przesuwając środek masy. Możliwe jest również nierównomierne zużycie łopatek, ich odkształcenie i korozja.
Po wyważeniu wentylatora wyciągowego w jednej z wytwórni betonów prefabrykowanych uzyskano roczną oszczędność energii elektrycznej wartą około 7 000 EUR, a żywotność łożysk wzrosła z 4 miesięcy do 2 lat.
Więcej szczegółów: 5 przyczyn drgań przemysłowych wentylatorów i jak je wyeliminować
3.2. Silniki elektryczne i generatory
Wirniki silników elektrycznych i tworniki generatorów należą do najczęstszych obiektów wyważania. Po przewinięciu uzwojenia silnika wyważenie wirnika jest obowiązkowe, ponieważ przewijanie może zmienić rozkład masy. Nawet niewielkie niewyważenie przy dużych prędkościach obrotowych (3000 obr/min) generuje znaczne siły drgań.
Szczegółowe uwagi dotyczące wyważania silników elektrycznych:
- Twornik jest często wyważany jako zespół wraz z komutatorem
- Wymagana klasa jakości wyważenia to zazwyczaj G2.5 – G6.3
- Po przewinięciu możliwe jest zarówno mechaniczne, jak i magnetyczne niewyważenie
- Ze względów dokładnościowych preferowane jest wyważanie warsztatowe
Więcej szczegółów: wyważanie twornika silnika elektrycznego po przewinięciu i naprawie
3.3. Pompy i sprężarki
Wirniki pomp, wirniki turbin i koła sprężarek to urządzenia o kluczowym znaczeniu dla wielu branż. Niewyważenie wirnika pompy powoduje nie tylko drgania, ale i inne problemy:
- Przedwczesna awaria uszczelnień mechanicznych: drgania powodują bicie wału, co niszczy uszczelnienie i prowadzi do przecieków
- Kawitacja: niestabilna praca spowodowana drganiami może nasilać efekty kawitacji
- Zwiększone zużycie łożysk: szczególnie krytyczne dla pomp wysokociśnieniowych
Przy naprawie pompy przemysłowej każde koło wirnikowe musi zostać wyważone — w warsztacie (jeżeli zostało zdemontowane) lub na miejscu (po złożeniu). Często stosuje się podejście łączone: koło jest najpierw wyważane osobno, a następnie kompletny wirnik złożonej pompy jest ponownie wyważany w stanie zmontowanym.
Więcej szczegółów: wyważanie pomp i przedłużanie żywotności uszczelnień
3.4. Maszyny rolnicze
Bębny omłotowe kombajnów, wirniki rozdrabniaczy słomy, cepy, wały mulczerów i kosiarki rotacyjne. W rolnictwie awaria maszyny w środku siewów lub żniw oznacza nie tylko przestój, ale bezpośrednie straty wynikające z utraconego plonu.
Więcej szczegółów: wyważanie maszyn rolniczych dla niezawodności przez cały sezon
Rozdział 4: Dwa główne podejścia: w warsztacie czy na miejscu?
Istnieją dwa podstawowe sposoby wykonywania prac wyważalniczych, każdy z własnymi zaletami i obszarem zastosowania.
Wyważanie warsztatowe (na maszynie)
Wirnik (lub wał, lub koło) jest wyjmowany z maszyny i montowany na dedykowanej wyważarce. Maszyna rozkręca wirnik do wymaganej prędkości i mierzy niewyważenie. Nowoczesne wyważarki są sterowane komputerowo — obliczają wielkość i kąt położenia ciężarków potrzebnych do usunięcia niewyważenia.
Zalety: wysoka dokładność wyważania pojedynczego elementu, możliwość prowadzenia towarzyszących prac naprawczych (toczenie, spawanie) oraz kontrolowane warunki warsztatowe.
Wady: wymaga całkowitego demontażu, transportu i późniejszego ponownego złożenia elementu, co znacznie zwiększa czas przestoju urządzenia. Nie uwzględnia też wpływu układów sprzężonych: podpór, łożysk i fundamentu.
Wyważanie w miejscu pracy (terenowe)
Wyważanie jest przeprowadzane bezpośrednio na urządzeniu klienta, we własnych łożyskach, bez wyjmowania wirnika. Używając przenośnego systemu pomiaru drgań i laserowego tachometru, inżynier wyważa zespół przy jego roboczej prędkości, bezpośrednio w miejscu zainstalowania.
Zalety: minimalny przestój (prace często trwają zaledwie kilka godzin) i znaczne oszczędności na demontażu i ponownym montażu. Główną zaletą jest wyważanie całego układu jako zespołu, z uwzględnieniem rzeczywistych warunków pracy.
Wady: wymagany jest dostęp do wirnika w celu zamocowania ciężarków korekcyjnych i musi być możliwe kilkukrotne uruchamianie i zatrzymywanie zespołu.
Szczegółowe porównanie: wyważanie terenowe kontra warsztatowe — które wybrać?
Rozdział 5: Klasy jakości wyważenia i normy ISO
Jakość wyważenia jest oceniana według międzynarodowych norm. Kluczowym dokumentem jest ISO 21940-11 (dawniej ISO 1940-1), który definiuje klasy jakości wyważenia (oznaczane literą G).
Czym jest klasa G?
Klasa określa dopuszczalne niewyważenie szczątkowe po wyważeniu. Im niższa liczba G, tym bardziej rygorystyczne wymagania dotyczące dokładności. Każdy typ urządzenia ma zalecaną klasę:
| Klasa G | Typ urządzenia | Przykłady |
|---|---|---|
| G16 | Wyważanie zgrubne | Kruszarki, maszyny rolnicze, wały napędowe |
| G6.3 | Standardowa jakość przemysłowa | Wentylatory, pompy, silniki elektryczne |
| G2.5 | Wyższa jakość | Turbiny, sprężarki, napędy obrabiarek |
| G1.0 | Wyważanie precyzyjne | Wrzeciona obrabiarek |
| G0.4 | Wyważanie ultraprecyzyjne | Wrzeciona precyzyjnych szlifierek |
Szczegółowy przewodnik: klasy jakości wyważenia według ISO 21940-11 z wzorami obliczeniowymi
Rozdział 6: Dlaczego wyważanie to inwestycja, a nie koszt
Koszt wyważania wirnika lub wału jest nieporównywalnie niższy niż koszty przestoju i napraw poniesionych w wyniku wyłączenia urządzenia z powodu drgań. Terminowe wyważanie maszyn pozwala zaoszczędzić na wymianie łożysk, naprawach obudów i nieplanowanych przestojach produkcyjnych.
Bezpośrednie oszczędności z wyważania:
- Redukcja kosztów łożysk o 70–80%: terminowe wyważanie wielokrotnie wydłuża żywotność łożysk
- Oszczędność energii 10–25%: wyważone urządzenia zużywają mniej energii, ponieważ nie marnują mocy na drgania
- Zapobieganie kosztownym przestojom: awaryjne zatrzymanie linii produkcyjnej może kosztować setki tysięcy złotych dziennie
- Żywotność urządzeń zwiększona 2–3-krotnie: brak drgań oznacza brak zmęczenia metalu
Studium przypadku: wytwórnia betonów prefabrykowanych
Urządzenie: wentylator wyciągowy kotła
Problem: podwyższone drgania, łożyska wymieniane co 4 miesiące
Rozwiązanie: dynamiczne wyważanie wirnika na miejscu
Wynik:
- Oszczędność energii elektrycznej: około 7 000 EUR/rok
- Żywotność łożysk: wzrost z 4 miesięcy do 2 lat
- Zwrot z inwestycji: 2 miesiące
Pełne obliczenia: efekt ekonomiczny wyważania na rzeczywistych przykładach
Profesjonalne centrum wyważania: co jest ważne
Wyważanie to nie tylko procedura techniczna, lecz odpowiedzialna praca wymagająca umiejętności i doświadczenia. Powierzając ją profesjonalistom, zyskujesz gwarancję jakościowego wyniku.
Zalecenia specjalistów dotyczące wyważania
Stosowanie się do tych zaleceń pomoże uzyskać maksymalne korzyści z wyważania i wydłużyć okres eksploatacji urządzeń.
Najczęściej zadawane pytania
Kiedy wirniki wymagają wyważania?
Wyważanie jest konieczne zawsze, gdy poziom drgań wzrasta, po każdej naprawie części obrotowych, po wymianie elementów wirnika, a także regularnie w ramach planowej konserwacji (zazwyczaj co 1–2 lata dla urządzeń o kluczowym znaczeniu).
Czy urządzenie można wyważać bez demontażu?
Tak. Nazywa się to wyważaniem w miejscu pracy lub wyważaniem terenowym. Używając przenośnych przyrządów, specjalista może wyważyć wirnik bezpośrednio w miejscu jego montażu, bez wyjmowania z maszyny. Takie podejście oszczędza zarówno czas, jak i koszty demontażu.
Ile kosztuje wyważanie?
Cena zależy od masy wirnika, stopnia złożoności urządzenia i metody wyważania. Orientacyjnie: małe wirniki (do 100 kg) — od 150–250 EUR, średnie (100–1000 kg) — od 250–500 EUR, duże (powyżej 1000 kg) — od 500 EUR.
